오늘은 Qm5 헤드램프 제논램프 전구 교체를 해보겠습니다.
저녁에 갑자기 헤드라이트 한쪽이 안나옵니다.
헤드램프 전구가 수명이 다 된거 같습니다.
먼저 QM5 규격에 맞는 전구를 구매해야 합니다.
차량은 뉴QM5 RE 2012년식 입니다.
1. QM5 헤드램프 전구규격
QM5는 제논램프 적용차량은 D2S,할로겐램프 적용차량은 H7 하이빔, 로우빔 램프를 사용해야 합니다.
제 차량은 제논램프 적용 차량 입니다.
먼저 제일 중요한 제논램프 전구.

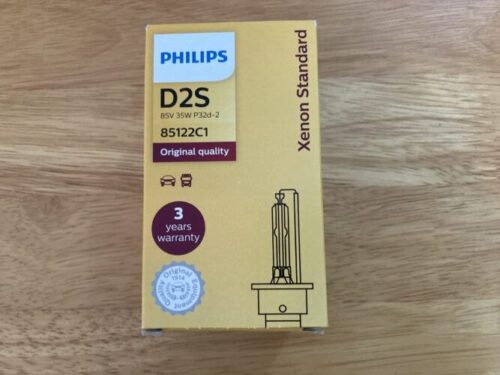

필립스 DS2 제논 HID전구 램프를 구입했습니다.
2. 필요한 공구

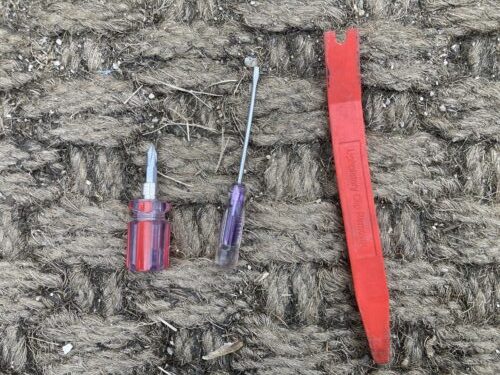

그리고 필요한 공구는 고정핀 제거를 위해 십자(+)드라이버, 작은 일자(-)드라이버가 필요합니다.
3. 작업방법
권장사항은 작업전 배터리 마이너스(-)단자를 분리하고 작업하라고 합니다.
QM5 헤드램프 전구 교환시 공간이 좁아서,

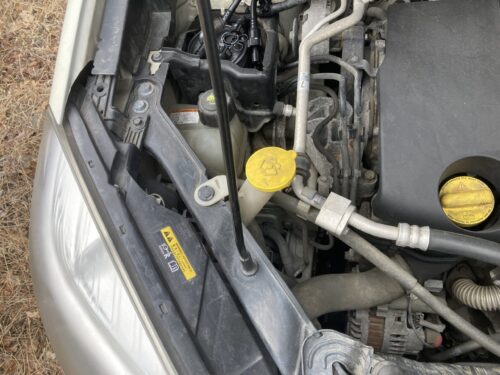

오른쪽(조수석)교환시 워셔액통 입구(워셔탱크 인렛 파이프)를 탈거해야 합니다.

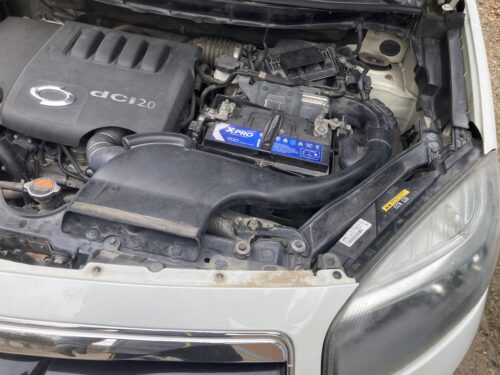

왼쪽(운전석) 교환시는 에어 덕트(에어 인렛 슬리브)를 탈거해야 합니다.

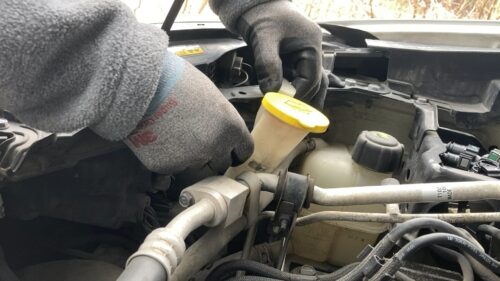

오른쪽 헤드램프 전구 교환시, 오른쪽 워셔액통 입구 탈거 방법은
탈거를 위해 고정핀을 제거해야 합니다.
작은 일자(-)드라이버로 핀 윗머리 틈사이를 찔러서 윗머리를 벌려 줍니다.
고정핀이 분리 됩니다.

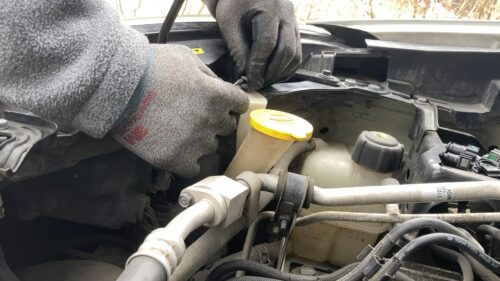

워셔액통 입구를 당겨주면 분리가 됩니다.

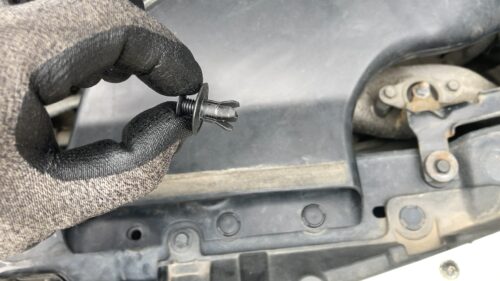

왼쪽 헤드램프 전구 교체시, 왼쪽 에어 덕트 탈거를 위해 고정핀 3개를 분리해 줍니다.

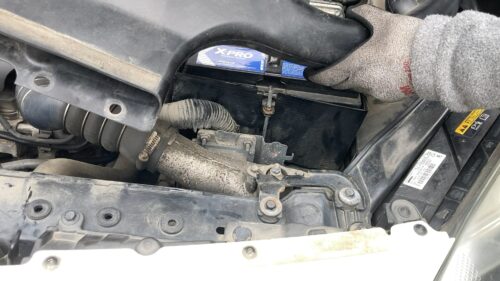

에어덕트를 탈거해 줍니다.
이제 램프 전구를 교체합니다.

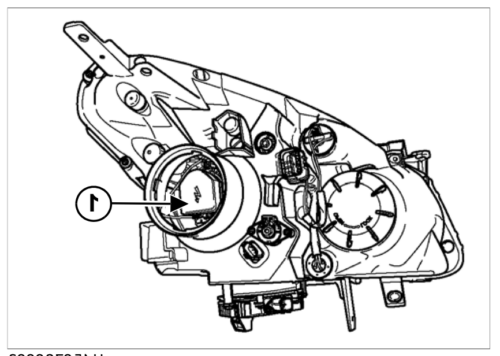

제논 램프 전구는 운전석 기준 맨 왼쪽상단에 위치합니다.
헤드라이트 방수커버(벌브 소켓)를 반시계방향으로 돌려서 분리해 줍니다.

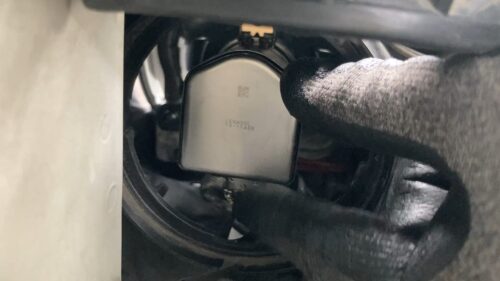

은색 오각형 모양의 콘덴서가 보입니다.
반시계방향으로 약간만 돌려준 후 콘덴서를 분리해줍니다. 이때 안빠질 수 있으니 무리해서 돌리지 말고,
좌우로 살살 비틀면서 조심히 분리해줍니다. 좀 난이도가 있습니다.
걸려서 안빠질 수 있으니 좌우로 살살 비틀면서 조심히 분리해줍니다.

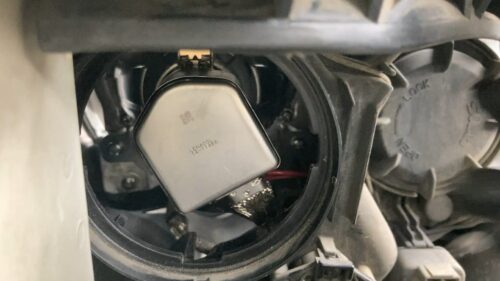

제논콘덴서분리

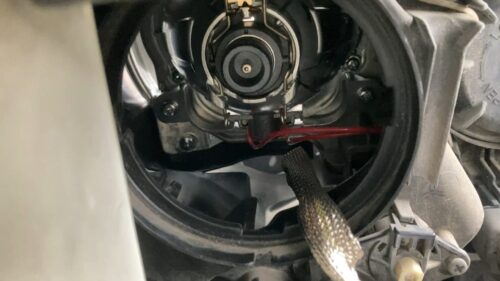

전구 바닥과 클립들이 보입니다.
이제 클립을 풀어줘야 합니다. 클립은 안쪽으로 밀면서 바깥쪽으로 살짝 벌려준 후 올려 주면 됩니다.
공간이 좁아 눈으로 보면서 할 수 없어 약간의 시간이 걸릴 수도 있습니다.
너무 무리해서 하지말고 조심조심 하시길 바랍니다.
클립이 모두 풀렸으면 위로 올려줍니다.
그리고 전구를 분리해 줍니다.

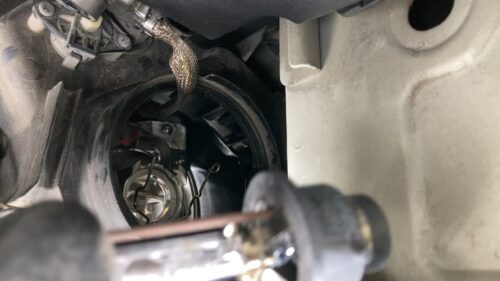

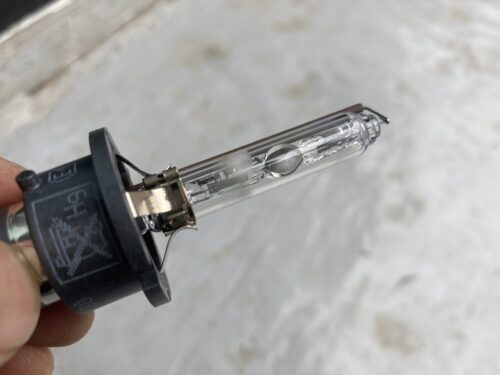

고장난 전구 모습입니다. 중간에 하얗게되어 있네요.

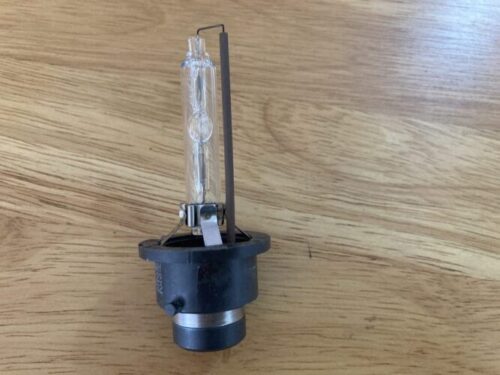

새로 구매한 전구를 갈색 철사모양(외부 컨덕터)부분이 아래 방향으로해서 장착해 줍니다.
갈색 철사모양(외부 컨덕터)이 쉽게 파손 될 수 있으니 주의합니다.
방향에 주의(갈색철사 모양이 아래로 양쪽 플라스틱 돌기는 좌우로)하여

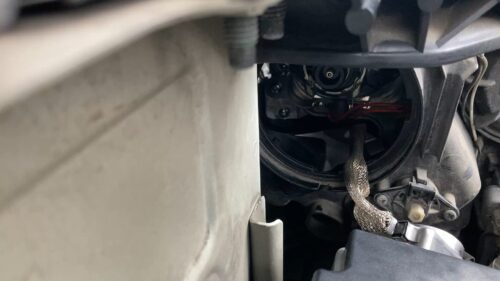

장착하면 딱 맞게 고정된다는 느낌이 올때까지 방향에 주의하면서 자리를 잘 잡아 줍니다.
다음 클립으로 고정해야 합니다. 클립을 내려서 안쪽으로 밀어서 양쪽 돌기를 고정이 되야 합니다.
클립 장착 후 전구가 움직이면 고정이 안된것이니, 전구 위치와 클립고정을 다시 시도하길 바랍니다.
클립 고정 역시 감으로 하다 보니 시간이 좀 걸립수 있습니다.

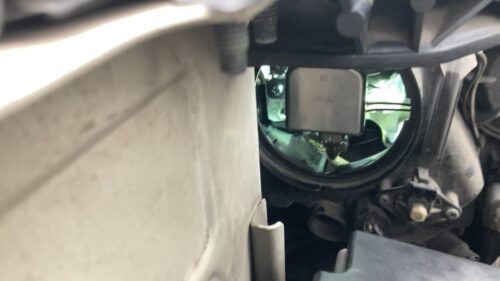

은색모양의 콘덴서를 시계방향으로 돌려 결합니다.
이때도 너무 무리하지 말고 약간 반시계방향으로 기울인 상태에서 결합한 후 시계방향으로 돌려 줍니다.

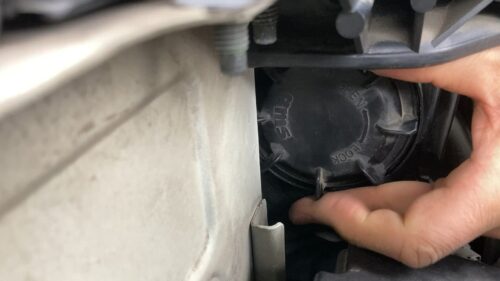

헤드라이트 방수커버를 시계방향으로 돌려 잠가줍니다.
분리했던 에어덕트를 조립해 줍니다. 3개 고정핀 잊지말고 고정해 줍니다.
오른쪽(조수석)도 교체했다면, 워셔액통 입구부분을 워셔액이 새지않게 잘 결합해주고, 고정핀으로 고정해 줍니다.

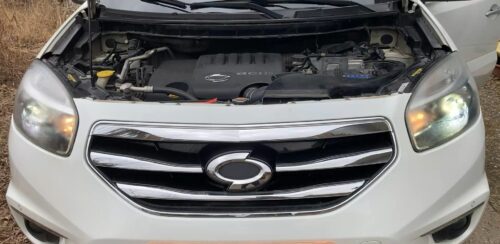

문제없이 전조등이 잘 작동 됩니다.
전구를 분리할때 콘덴서 분리와 클립 분리 및 결합이 조금 난이도가 있습니다.
처음 시도하시는 경우 시간이 걸리고 난이도가 있습니다.
너무 무리하게 돌리거나 분리하지 마시고 조금씩 움직여 가며 시도하시길 바랍니다.
지금까지 QM5 제논 헤드램프 전구 교환을 해봤습니다.
감사합니다.
